Schachtinspektion

Warum wird ein Schacht überprüft?

Die Gründe sind im Grunde dieselben wie bei der TV-Untersuchung

  • Abnahme bei einer Kanalneubaumaßnahme
  • Den IST-Zustand eines bestehenden Schachtes feststellen
  • Inspektion vor einer Kanalsanierungsmaßnahme
  • Abnahme einer Kanalsanierungsmaßnahme


Wer oder Was untersucht den Schacht?

Je nach Wunsch des Auftraggebers untersuchen wir die Schächte „händisch“, also mit Bilder einer Digitalkamera und Schadensdokumentation in Papierform, oder als Film mit der Panoramakamera „PANORAMO SI“ von IBAK mithilfe des PCs, wobei hier die Schadensdokumentation digital erfolgt.



Und wie funktioniert das Ganze?

Händisch:

Bei dieser Variante wird zuerst ein Foto von dem Schacht mit der Umgebung gemacht um anhand von Plänen auch feststellen zu können, dass es sich um diesen Schacht handelt. Danach wird der Schacht geöffnet und ein Foto des Schachtinneren gemacht um einen groben Überblick zu bekommen. Als nächstes steigt der Operator in den Schacht und vermerkt ggf. Schäden und Anschlüsse auf Papier und erstellt ebenfalls davon Bilder.



Panoramo:

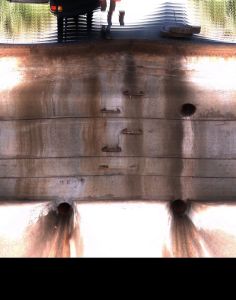

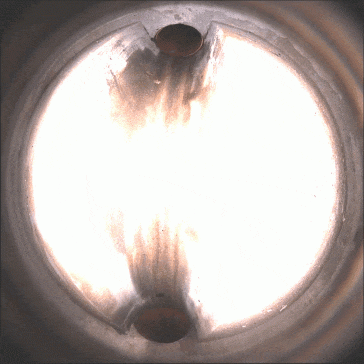

Alternativ können wir auch die moderne und neue Technologie der „PANORAMO SI“ nutzen. Dieses System besitzt zwei hochauflösende Digitalkameras, welche speziell für diesen Zweck entwickelt wurden. In wenigen Sekunden scannen die Fischaugen-Objektive den gesamten Schacht in einer einzigen vertikalen Bewegung und erstellen daraus einen Film. Am PC lässt uns die spezielle Software  den Film ansehen, dabei können wir per Knopfdruck an jeder beliebigen Stelle des Schachtes auf- und abfahren bzw. in 360 Grad abschwenken. Außerdem lassen sich Ausschnitte heranzoomen, um z.B. einragende Zuläufe oder beschädigte Schachtringe und Wandungsteile von allen Seiten genau betrachten zu können und um von diesen Standbilder anzufertigen.  Mit der Software für die Auswertung lassen sich Objekte im Schacht ausmessen. Zudem lässt sich der Schacht sogar abwickeln, dadurch erhält man einen sehr schnellen Überblick über den gesamten Bauwerkszustand.





Was gibt es sonst noch zu Wissen?

Bei einer Panoramoaufnahme kann sich, dank des lizenzfreien IBAK-Viewers, der Auftraggeber bei Datenübergabe den kompletten Schacht selbst in der 360-Grad Drehung ansehen.
